圆齿轮流量计

基础技术参数:

GJM系列圆齿轮流量计是根据齿轮马达原理研发的一种新型容积式流量计，用于精密的连续或间断的测量管道中液体的流量或瞬间流量，适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量，微小流量即可准确计量。

工作原理与结构：

流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积， 称为 标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。如下图：

产品名称:

GJM系列圆齿轮流量计

重复精度:士0.5%

压力范围:1.0-40MPa

温度范围:0℃-150℃

规格尺寸:2、7、20、50

连接方式:螺纹、法兰

输 出:脉冲、4-20mA及RS485通讯

仪表材质:316L不锈钢、FPM钨钢合金滑动轴承等

量程比:1:100

介 质:无颗粒液体高粘度液体显 示 液晶显示(瞬时流量+累计流量)

产品特点：

针对各种应用，借助不同的间隙、不同的轴承类型及不同材料，GJM 系列齿轮式流量计可实 现不同介质的测量

具有广泛的测量范围和多种规格，可以满足不同的需求

在指定范围内，测量不受粘度影响

低压降,低噪音

高灵敏测量

耐高压,  耐高低温

具有出色重复精度的高精度测量

在较广的温度范围内，输出信号不受温度影响

在低流速测量范围的下限依然能保持高精度

电子元件的高操作可靠性

前置放大器终端易于使用

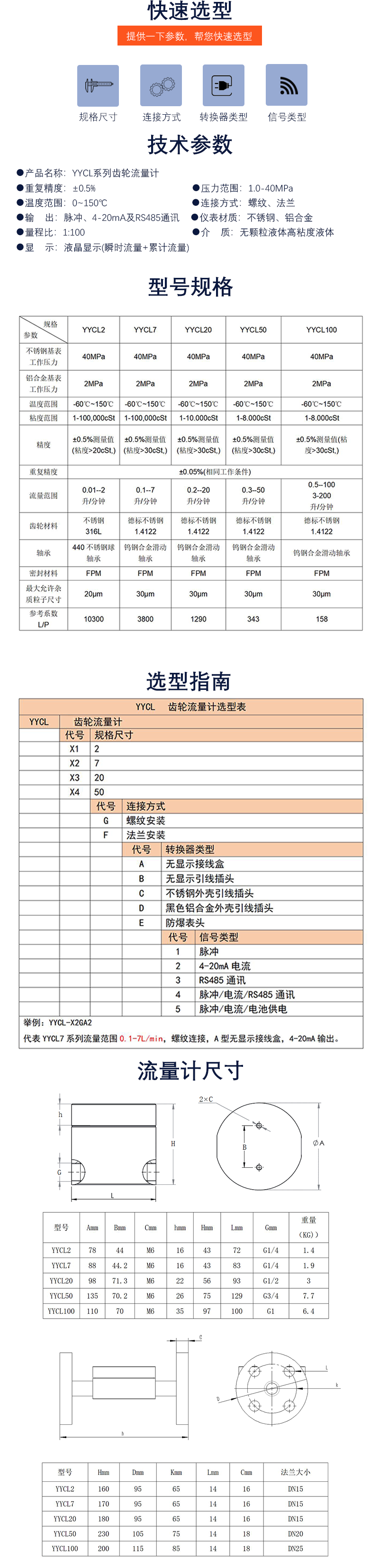

选型参数：

注意：

n 订货时请注明介质和最小流量，不同粘度介质，最小流量范围有所差异

n 齿轮内部有磁铁，测量含有铁离子的介质容易出现卡顿问题，请谨慎使用

n 精度说明：量程比 1:10,精度 0.5%
