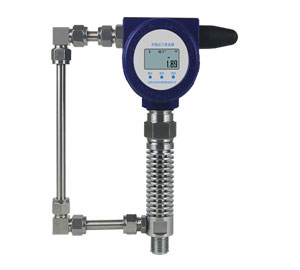

无线温压变送器

智能无线温压一体变送器综合了温度变送器和压力变送器的双层特点，既可以测温度又可以测压力，在此基础上加入了物联网NB.IoT无线远传模块，实现现场仪表数据到云端的无线传输。综合精度：0.5%，温度量程：-50～400℃，压力量程：-0.1～0～0.1-250Mpa

全国销售热线： 029-88621754

点击在线询价

无线温压变送器概述：

智能无线温压一体变送器综合了温度变送器和压力变送器的双层特点，既可以测温度又可以测压力，在此基础上加入了物联网NB.IoT无线远传模块，实现现场仪表数据到云端的无线传输。仪表按照设定间隔时间上报数据，客户通过 Web 页面实现远程仪表配置和数据查阅，上传下发数据均存进数据库，便于后期查询。通过互联网 PC 或移动终端登录相关网址即可获取仪表数据，并实现对采集的数据统计、分析，形成报表和数据曲线，具有直观、准确、高效的特点。基于 NB-IoT公网的广泛覆盖，可实现大区域范围内的众多监测点的实时监测，该系列产品广泛应用于各种工业测温系统中，如电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。

GJM-133G是一款GPRS传输的无线温压变送器，凭借中国移动成熟的GPRS网络，将现场的温度上传到客户指定的IP地址。用户可以通过按键或者远程设定参数。

GJM-133L是一款LORa传输的无线温压变送器，配合LORa网关使用，具有功耗低，传输距离远(优于3km)，信号穿透力强，自组网等优点，特别适合工业园区内的局域网需求。

GJM-133N是一款NB-IoT传输的无线温压变送器，采用NB-IoT技术，具有功耗低，传输效率高，资费低等优点。

NB-IoT新型物联网络概要

基于蜂窝的窄带物联网（Narrow Band Internet of Things, NB-IoT）成为万物互联网络的一个重要分支。NB-IoT 构建于蜂窝网络，只消耗大约 180KHz 的带宽，可直接部署于 GSM网络、UMTS 网络或 LTE 网络，以降低部署成本、实现平滑升级。

NB-IOT 聚焦于低功耗广覆盖（LPWA）物联网（IoT）市场，是一种可在全球范围内广

泛应用的新兴技术。具有覆盖广、连接多、速率低、成本低、功耗低、架构优等特点。NB-IOT

使用 License 频段，可采取带内、保护带或独立载波等三种部署方式，与现有网络共存

产品特点

l NB-IoT 网络适用地域广；

l LCD 实时显示；

l 天线形式可选择：外置和一体，对于信号弱的地方可选择外置天线

l 内置低功耗电路和9900mAh大容量锂电池电池

l 电源反接保护；

l 阈值上、下限报警功能；

l 联网自动校时，断网自动重连；

l 按键操作，可现场配置仪表；

l Web 端查看和远程配置仪表，支持手机短信查询数据；

l 具有防震、防潮功能，适应野外环境。

l 可根据客户需求定制不同过程连接接口

l 可OEM定制不同协议产品

l 低温/高温报警，即时上发报文

l 无线传输功能,定时上发报文

l 开关机功能，上发频率可选，温度采集频率可选

l 远程配置或按键设置报警点、上发频率等（GPRS/NB-iot）

l 配备网关,可实现局域网内的高效监控(LORa)

l 数据配置，按键配置或者远程配置

l 报警点设置高低报警点全量程可设

l 冷端温度自动补偿，非线性校正电路

l 带显示、电池供电、精度高、抗干扰、免维护。

技术指标：

项目内容	参数	备注
测量介质	与316不锈钢兼容的各种液体、气体或蒸汽
压力类型	表压、绝压、真空
压力范围	-0.1～0～0.1-250Mpa
温度范围	-50～400℃
分度号	PT1000
压力精度	0.5级、0.25级、0.1级(包含非线性、迟滞性、重复性在内的综合误差)
温度精度	1.0级、0.5级(包含非线性、迟滞性、重复性在内的综合误差)
环境温度	-20～85℃
储存温度	-40～90℃
相对湿度	≤95%（40℃）
过载压力	当压力小于150Mpa时取两倍满量程，当压力大于150Mpa时取300Mpa值
稳定性	典型：±0.1%FS/年 : ±0.2%FS/年
振动影响	对于10g峰值,10HZ-1KHZ机械振动,输出变化小于满量程的0.1%
上升时间	≤5ms,可达90%FS
压力温补	温度补偿范围0～70℃
压力温漂	≤±0.05%FS/℃(温度范围-20～85℃,包括零点和量程的温度影响)
热响应时间	≤15S
输出信号	4～20mA或0～5V
传输方式	NB-IoT TCP/UDP/CoAP协议	GPRS/4G/LoRa可定制
温度附加误差	≤±0.015%FS/℃
供电电压	9～36VDC、3.6V锂电池
防护等级	IP65
绝缘电阻	测试电压为100VDC时,大于1000MΩ
介质接触材料	316不锈钢
外壳材料	防爆铸铝壳体
压力连接	国标M20*1.5外螺纹	可定制G1/2,G1/4,1/4NPT等
探头长度/管径	可定制
天线形式	外置一体式	内置、外置（对于信号弱的地方可选择外置分体天线）
壳体材质	铸铝防爆壳体	可定制不锈钢外壳
壳体颜色	默认军绿色通磨	1000台以上颜色可定制

关于无线温压变送器低温工作的解决方案：

1.传感器问题：低温可以使用应变传感器，因为应变传感器里面没有液体属于干式的传感器，工作温度-40～100℃，可以在东北使用。
2.电池问题：电池ER26500可以在-40℃下使用，但放电电流小，需加复合电容，温度低后的电池液活性降低，电量变少，可以增加一个ER26500并联使用。
3.电路问题：我们现用的单片机均支持-40℃-85℃度环节下使用，运放等原件均采用全温段配件，可以在-40℃环境下正常使用，电阻均采用低温飘电阻，保证在低温下的精度

4.液晶问题：低温液晶可以在-40℃使用，选用特制低温液晶可以正常工作

关于信号强弱的分析：

NB-IOT温度压力表的信号强度却决于基站位置，和NB-iot天线电路的配置，我厂的电路和天线均经过配对，保证了最好的信号强度。

功耗计算：

NB-IOT 发射功耗平均为150毫安发射时间平均为2秒

待机状态下功耗为20μA

采集压力一次为：20毫安时间为1毫秒

压力采集功耗+待机功耗+发射功耗=整机功耗

根据合理安排设定采集时间，发送时间，可大大增大电池的使用寿命，提高使用年限。

报警阀值的处理：
